1、天龙洗扫概述

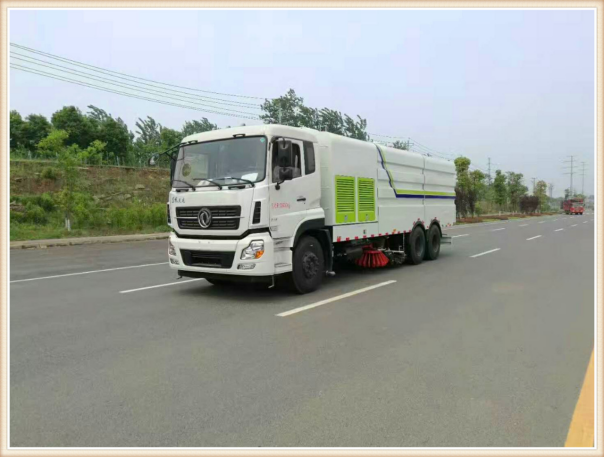

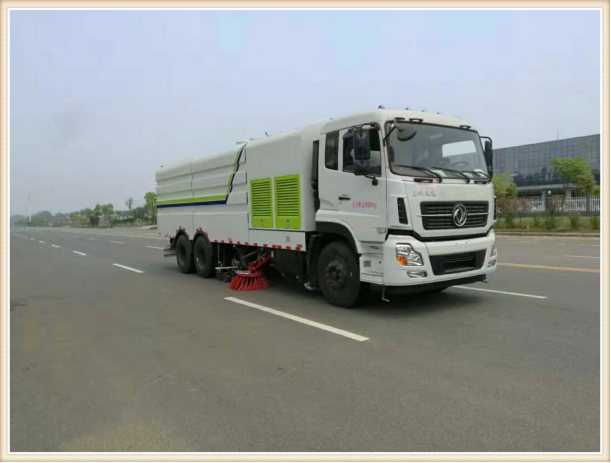

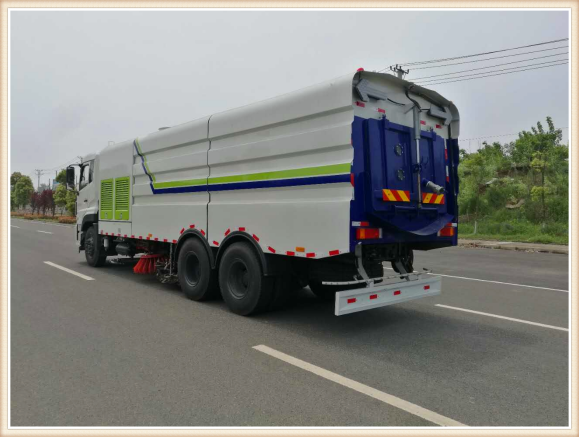

   洗扫车采用东风天龙DFL1250A13型国Ⅳ二类汽车底盘改装,加装副发动机、风机、高压水泵、清水箱、垃圾箱、左右立扫、带喷水杆的宽吸嘴、低压冲洗系统、扫盘降尘系统、液压系统、专用装置电控系统和副车架等改装而成。副发动机驱动风机和高压水泵,副发动机采用东风康明期6缸柴油发动机。风机用8.0高压离心风机,效率高、风量大,最高风量达23500m3/h。高压水泵采用同际知名T7012IR 型柱塞柱,流量合适,压力高,允许最高压力达10MPa,清水箱充分利用了车载空间,容积大,容积达12m3。垃圾箱采用单层不锈钢结构,倾翻卸料,带高压位自洁装置。自洁装置可在垃圾箱卸料时帮助卸料,清洗垃圾箱内部。左右立扫为单扫盘,减少了扫刷数量和扫刷消耗量,能降低使用成本。左右立扫分开控制,可实现左扫、右扫和全扫等不同作业模式。宽吸嘴的吸口宽度达到2418mm,确保作业总宽度大于3.5mm。4个高度可调的吸嘴轮,能方面调整和保证吸嘴与路面间的合理间隙。吸嘴内高有喷水杆,尽可能多地将高压洗涤喷嘴布置在吸嘴内部,不但清洗效果好,还能最大限度减少高压水气流冲起污物产生的二次污染。左右喷水杆安装在吸嘴上,随吸嘴升降,结构简单紧凑,保证喷水杆的离地高度固定不变,达到最佳清洗效果。开式液压系统驱动左右立扫升降、左右扫肋旋转、吸嘴升降、垃圾箱后门开闭、垃圾箱倾翻复位等机械动作。底盘变速箱侧取力器驱动低压水泵,实现洒水车的低压冲洗功能。一键式作业起动和停机操作。

CLW5250TXSD5型洗扫车具有路面清洗、路面清扫、路缘清洗、路缘和路缘石立面洗刷、低压冲洗、喷雾除尘等多功能。有“全洗扫”、 “左洗扫”、 “右洗扫”、 “全扫”、 “左扫”、 “右扫”6种作业模式可选择。选择“全洗扫”模式清洗广场和路面,清洗效率高效果好,洗净率达90%以上。选择“左洗扫”或“右洗扫”模式清洗路面和路缘、洗刷路缘石立面。需要进行路面清扫或路面保洁作业时,可选择扫路模式。需要喷雾除尘时,可开启喷雾装置,进行喷雾除尘作业。可以像洒水车一样对路面进行低压冲洗作业。

CLW5250TXSD5型洗扫车适用于城市道路、高速公路、广场、机场、码头、遂道、桥梁、隔离墙避、路缘和路缘石立面的机械化清洗、清扫、喷雾降尘等清洁作业。



 整车性能与结构参数表

项目

单位

CLW5250TXSD5

最大洗扫宽度(含路缘清洗宽度)

m

4.1

路面洗扫宽度(不含路缘清洗宽度)

m

3.5

洗扫速度

Km/h

3∽10

清洗水额定压力

MPa

10

清洗水额定流量

L/min

122

清扫宽度

m

3.5

清扫速度

Km/h

3∽15

保洁速度

Km/h

3∽20

最大清扫能力

M2/h

70000

卸料角

°

≥48

低压冲洗宽度

m

24

清水箱总容积

L

12000

垃圾箱总容积

L

10000

行驶性能

最高车速(满载)

km/h

90

最大爬坡角

°

30

制动距离(满载30Km/h)

m

≤10

最小转弯直径

m

19

燃油消耗量

限定工况百公里燃油消耗量

L/100km

18

全洗扫作业

作业速度

7km/h

(2档怠速)

副发动机转速2000r/min

L/h

13.7

L/10000m2

5.64

副发动机转速1700r/min

L/h

8.9

L/10000m2

3.76

全扫作业

作业速度

7km/h

(2档怠速)

副发转速2000r/min

L/h

11.1

L/10000m2

4.59

副发转速1700r/min

L/h

7.2

L/10000m2

3.12

质量参数

整车整备质量

Kg

17500

最大总质量

kg

25000





结构尺寸

外形尺寸(长X宽X高)

mm

10700×2500×3390

轴距

mm

5350+1300

轮距

前轮

mm



后轮

mm



接近角

°



离去角

°

17.5

最小离地间隙

mm

275



主要部件型式与参数

项目

CLW5250TXSD5

底盘型号、类别、生产企业

DFL1250A13

发动机型号、生产企业

东风康明斯ISDe270 50(国Ⅴ)

发动机额定功率

198kw/2500r/min

变速箱型号

DF6S900

变速箱速比

1:6.938/2:3.996/3:2.320/4:1.493/5:1.000/6:0.814/R:6.188

驱动轴

单级双曲线齿轮主主减速器

速比i=5.143

轮胎

前轮

10.00-20(9.00R20)

后轮

10.00-20(9.00R20)

燃油种类

满足第五阶段排放要求的柴油,根据气温选用合适的柴油牌号

标准配置

型号、生产企业

EQB170

东风康明斯发动机有限公司

功率

125kw/2500r/min

选装配置

型号、生产企业

EQB140-20

东风康明斯发动机有限公司

功率

118Kw/2500r/min

离合器

汽车离合器,气动驱动,电气自动控制

散热器

有效尺寸783*714*70

型式

专用高压离心风机   型号No7.1#C,最大风量23500M3/h

额定转速

2400r/min

传动型式

窄V带传动(型号15N-2690,5根)

型式

开式,电液控制集中操纵

主要元件

齿轮泵/1件、手压泵/1件、

摆线马达/2件、液压缸

集成块等

溢流压力

15MPa

液压油容量

60L

控制方式

PLC控制+手动控制、机电液互锁等

底盘车系统电压

24V

工作装置系统电压

24V

蓄电池型号

12V-140A.H(2只串联)

高压水泵

型式

柱塞泵

型号

T7012IR

额定压力

10MPa

系统使用压力

10MPa

额定流量

122L/min

额定转速

1000r/min

传动型式

窄V带传动(型号15N-1900,3根)

水阀及控制

水阀型式

高压不锈钢球阀,10MPa

控制方式

气缸驱动,电气控制

喷水杆喷嘴型式

高压洗涤型





主要部件型式与参数

项目

CLW5250TXSD5

低压冲洗系统

低压水泵

型号

DH140

流量

60m3/h

扬程

90m

冲洗宽度

24m

扫盘降尘系统

电动水泵,洒水喷嘴。与高压清洗系统共水滤、水箱等

型式

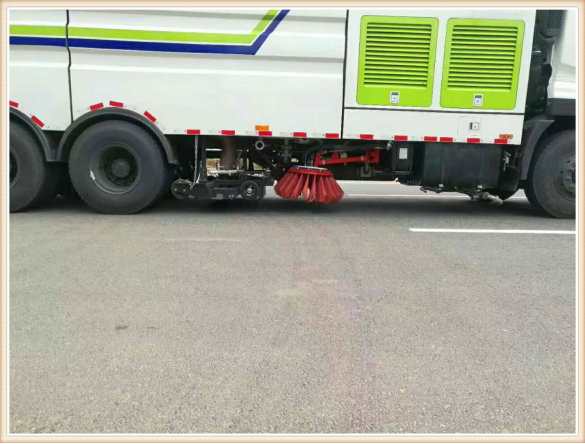

在底盘前后轴之间,车架两侧对称位置各布置一个可升降、可外伸的立扫扫盘,扫盘旋转由液压马达驱动,转速可调。

扫刷直径

φ900mm

扫盘速度

每分钟600转

扫盘倾角调整

前倾:4°-6°;外倾2°-4°

型式

双吸口宽吸嘴,内置带高压喷嘴的长排喷杆(喷嘴数量13),吸嘴体与路面随动。液压驱动电气自动控制吸嘴升降,弹簧浮动悬挂。

吸管直径

2Xφ180mm两根。

工作时刚性部分离地间隙

5-10mm

左右喷杆

喷杆摆动

气缸驱动,电气自动控制,摆动角78°

喷杆离地高度

随吸嘴借吸嘴轮与路面随动,离地高度280mm

喷嘴总数量

8只,每侧4只



公告参数

【整车技术参数】

产品商标

程力威牌

公告批次

297

产品名称

洗扫车

产品型号

CLW5250TXSD5

总质量(Kg)

25000

罐体容积(m3)



额定载质量(Kg)

7370,7305

外形尺寸(mm)

10700,10500,10050,9620×2500×3390

整备质量(Kg)

17500

货厢尺寸(mm)

××

额定载客(人)



准拖挂车总质量(Kg)



驾驶室准乘人数(人)

2,3

鞍座最大载质量(Kg)



接近角/离去角(°)



前悬/后悬(mm)



轴荷(Kg)

7000/18000(二轴组)

最高车速(Km/h)

90

备注

随底盘选装驾驶室.防护材料:Q235A碳钢,连接方式:左右侧面防护与专用装置(扫刷)相干涉故豁免,后下部防护与副梁车架采用螺栓连接,后部防护断面尺寸(mm):170×50,后部防护离地高度(mm):450.ABS生产厂家:东科克诺尔商用车制动系统(十堰)有限公司;型号:3631010-C2000.整车长/前悬/轴距/后悬对应关系为(mm):10700=1480+5700+1350+2170;10500+=1480+5350+1350+2320;10050=1480+4350+1350+2870;9620=

底盘技术参数】

底盘型号

DFL1250A13

底盘名称

载货汽车底盘

商标名称

东风牌

生产企业

东风商用车有限公司

轴数

3

轮胎数

10

轴距 (mm)

4350+1350,5350+1350,5700+1350,3800+1350

轮胎规格

11.00-20 18PR,11.00R20 18PR,295/80R22.5 18PR

钢板弹簧片数

8/9,8/10,9/108/9,8/10,9/10

前轮距(mm)

2040

燃料种类

柴油

后轮距(mm)

1860/1860

排放依据标准

GB3847-2005,GB17691-2005国Ⅴ

发动机型号

发动机生产企业

排量(ml)

功率(Kw)

ISD245 50

ISD270 50

东风康明斯发动机有限公司

东风康明斯发动机有限公司

6700

6700

180

198
